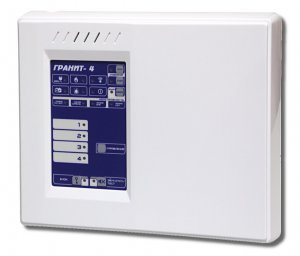

ГРАНИТ-4
Краткое описание:
4 ШС, 1 вход УДП, 4 выхода ПЦН, 3 контролируемых выхода "ОК", 2 выхода оповещения "СК", 1 выход управления доступом, вход TouchMemory, вход microUSB, вход внешнего РИП, напряжение питания 220 В, под АКБ 4/7 Ач, IP20, диапазон рабочих температур -30…+50°С, 250х210х80 мм
Предназначен для охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями.
Прибор может использоваться также для контроля и управления доступом с использованием электронных ключей Touch Memory путем считывания кодов ключей, проверки прав доступа считанного ключа и замыкания (размыкания) контактов реле, управляющего электромагнитным замком.
Особенности
- 7 встроенных тактик применения (задаются перемычками на плате). Гибкая настройка через программное обеспечение — конфигуратор ARS-prog. Подключение к компьютеру через разъем microUSB;
- прибор работает автономно (без подключения к пульту централизованного наблюдения) либо передает на пульт извещения размыканием «сухих» контактов реле ПЦН;
- способы постановки на охрану и снятия с охраны: электронными ключами Touch Memory, кнопкой «УПРАВЛЕНИЕ» на панели прибора (в зависимости от выбранной тактики);
- два входа для подключения считывателей ТМ;
- управление доступом (электромагнитным замком или электромеханической защёлкой);
- способы управления оповещением при пожаре: вручную с панели индикации и управления прибора, дистанционно, с помощью устройства дистанционного пуска, автоматически;
- три выхода оповещения «открытый коллектор»;
- автоматический контроль линий оповещения и управления на обрыв или короткое замыкание;
- дополнительный неотключаемый выход для питания извещателей;
- выходы 12 В и оповещения (лампа, сирена, ОПВ) защищены от короткого замыкания;
- для охранных шлейфов предусмотрены функции «Тихая тревога» и «Автовозврат»;
- функция «Автовозврат»: если через 3 минуты после нарушения шлейфа признаки проникновения отсутствуют, шлейф возвращается в режим охраны. При этом линия ПЦН восстанавливается, встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется укороченный (10 с) звуковой сигнал и линия ПЦН размыкается;
- парольная защита органов управления прибора от несанкционированного доступа;
- возможность обновления прошивки прибора;
- возможность подключить внешний резервированный источник питания;
- при полном отключении электропитания (220 В, аккумулятор) прибор запоминает своё состояние;
- заземление корпуса не требуется.
Количество ШС 4 |
- релейного выхода 100В/150мА (ПЦН1.2.4); 250В/3А (ПЦН4) |
Количество разделов 4 |
Напряжение питания, B: |
Способ управления режимами работы кнопки на выносной панели; ключ ТМ |
- от сети переменного тока 187…242 |
Внешние интерфейсы для обмена, программирования и управления microUSB |
- от внешнего источника питания - |
Длительность звучания выносного звукового оповещателя, мин 3 |
- от дополнительного источника 12 |
Напряжение на клеммах для подключения ШС, В: |
Ток потребления, мА: |
- в дежурном режиме 19…20 |
- при питании от внешнего источника питания - |
- при разомкнутом состоянии ШС - |
- при питании от дополнительного источника питания - |
Ток ШС в дежурном режиме, мА 1.5 |
- при питании от встроенного аккумулятора, мА 55 |
Номинальное сопротивление выносного резистора, кОм 7.5 |
Потребляемая мощность: |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 470 (ШСО)/220 (ШСП) |
- от сети переменного тока 15ВА |
Параметры информационных выходов: |
Кол-во устанавливаемых аккумуляторов 1 |
- кол-во выходов типа "Открытый коллектор" 3 |
Емкость аккумулятора, Ач 4.5/7 |
- кол-во выходов типа "Сухой контакт" 4 |
Материал корпуса Пластик |
Максимально допустимые токи и напряжения: |
Степень защиты IP20 |
- на выходе "звуковой оповещатель" 12В/1А |
Диапазон рабочих температур, °С -30…+50 |
- на выходе "световой оповещатель" 12В/200мА |
Габаритные размеры, мм 250х210х80 |
- выход для питания извещателей 12В/400мА |
