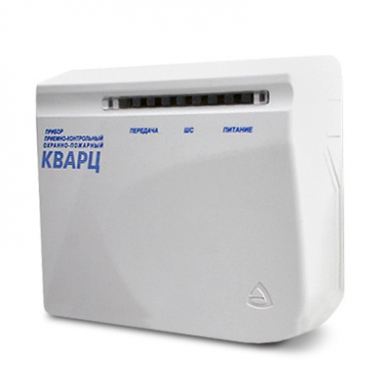

Кварц исп.2 (новый)
КВАРЦ ИСП.2 (НОВЫЙ)
Прибор приемно-контрольный охранно-пожарный
Одношлейфный приемно-контрольный прибор «Кварц» используется для автономной и централизованной охраны. Прибор может работать в качестве охранной или пожарной сигнализации, с токопотребляющими извещателями с напряжением питания 10-25 В. Для питания извещателей есть отдельный выход 12 В, защищённый от короткого замыкания.
Извещения на пульт центральной охраны (ПЦН) передаются по двум линиям.
Прибор ставится на охрану и снимается с охраны с помощью электронных ключей ТМ.
Необходимый функциональный режим работы выбирается установкой перемычек на плате.
Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.
Особенности
- прибор имеет 4 встроенные тактики применения:
пожарная охрана;
централизованная охрана 1;
централизованная охрана 2;
централизованная охрана 3;
- тактика выбирается перемычками на плате прибора;
- в тактике «пожарная охрана» прибор «запоминает» неисправности;
- индикация на панели прибора: состояние питания, состояние ШС, неисправность, состояние блокировки;
- кнопка «Сброс» для сброса неисправностей прибора;
- кнопка «Блок» для парольной блокировки кнопки «Сброс»;
- встроенный звуковой индикатор с возможностью отключения;
- тип выходов для подключения световых и звуковых оповещателей;
- постановка/снятие ШС ключами Touch Memory и через универсальный считыватель «Портал»;
- сигнал тревоги на выходе прибора фиксируется и снимается только переводом прибора из режима охраны в режим «снят с охраны» или перепостановкой;
- пожарный шлейф при использовании функции «Круглосуточность» после постановки на охрану ключами ТМ с охраны не снимается (осуществляется перепостановка);
- прибор имеет два независимых выхода питания извещателей: отключаемый («ПИ») и неотключаемый («+12В»). Отключаемый выход предназначен для питания извещателей, сброс состояния которых после сработки производится снятием напряжения питания. Отключаемый — для питания охранных извещателей и выносных оповещателей;
- контроль линий оповещения, линии ТМ на обрыв и короткое замыкание;
- прибор обеспечивает автоматический переход на питание от аккумуляторной батареи при пропадании напряжения сети. Извещение «Тревога» при этом не выдается;
- при полном отключении питания прибор запоминает состояние ШС.
Количество ШС 1 |
- выход для питания извещателей 12В/100 (200) мА |
Количество разделов 1 |
- релейного выхода 72В/50мА; 30В/3А |
Способ управления режимами работы ключ ТМ |
Напряжение питания, B: |
Длительность звучания выносного звукового оповещателя, мин 3 |
- от сети переменного тока 195…253 |
Напряжение на клеммах для подключения ШС, В: |
- от дополнительного источника 12 |
- в дежурном режиме 18 |
Ток потребления, мА: |
Ток ШС в дежурном режиме, мА 1.5 |
- при питании от встроенного аккумулятора, мА 70 |
Номинальное сопротивление выносного резистора, кОм 3.9 |
Потребляемая мощность: |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 470 (ШСО)/220 (ШСП) |
- от сети переменного тока 8ВА |
Параметры информационных выходов: |
Кол-во устанавливаемых аккумуляторов 1 |
- кол-во выходов типа "Открытый коллектор" 3 |
Емкость аккумулятора, Ач 1.2 |
- кол-во выходов типа "Сухой контакт" 3 |
Материал корпуса Пластик |
Максимально допустимые токи и напряжения: |
Диапазон рабочих температур, °С -30…+55 |
- на выходе "звуковой оповещатель" 12В/500мА |
Габаритные размеры, мм 185х150х55 |
- на выходе "световой оповещатель" 12В/150мА |
