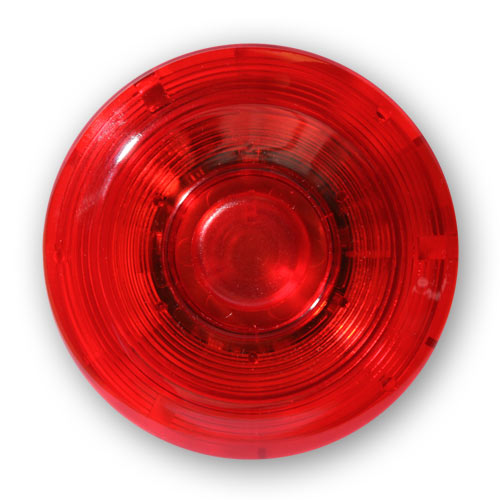

Астра-2331

АСТРА-2331

Особенности

• двусторонний радиообмен в радиоканале Астра-РИ-М (433 МГц);
• работа только в модернизированном радиоканале (режиме 2);
• регистрация в радиосети установкой элемента питания;
• установка частотной литеры по радиоканалу при регистрации;
• служебный индикатор для индикации собственного состояния и состояния радиосети;
• литий-марганцево-оксидный элемент питания типоразмера CR123 напряжением 3,0 В емкостью до 1,5 А/ч, входит в комплект поставки;
• возможность подключения внешнего питания 12 В (от РИП);
• автоматическое переключение электропитания с ЭП на внешний источник при подключении последнего, при отключении – обратно на работу от ЭП;
• отключение индикации служебного индикатора через 60 мин после включения электропитания с целью экономии емкости ЭП;
• измерение и передача по радиоканалу значения остаточной емкости ЭП с отображением в журнале событий ППКОП при достижении значений 30, 20, 10 %;
• не требуется получения разрешений на применение от органов государственной радиочастотной службы

• Параметры  звукового канала:
  - уровень звукового давления на расстоянии 1 м, не менее	92 дБ
  - частота генерируемых звуковым каналом сигналов	от 1500 до 2500 Гц




  Параметры радиоканала:
  - радиус действия радиоканала на открытой местности, не менее	300 м
  - рабочий диапазон частот:   - литера 1   - литера 3	433,42 МГц 434,42 МГц




  Напряжение питания:
  - от ЭП	от 2,2 до 3,0 В
  - от РИП DC 12 В	от 10,0 до 15,0 В




  Ток потребления от ЭП:
  - в дежурном режиме, не более	0,03 мА
  - в режиме радиопередачи, не более	55 мА
  - в режиме тревожного извещения:   - световой канал   - звуковой канал	80 мА 220 мА




  Ток потребления от РИП DC:
  - в дежурном режиме, не более	12 мА
  - в режиме радиопередачи, не более	80 мА
  - в режиме тревожного извещения:   - световой канал   - звуковой канал	80 мА 220 мА




  средний срок службы ЭП	2 года
  порог начала индикации для замены ЭП	2,5 В
  порог отключения оповещателя	2,1 В
  габаритные размеры: - диаметр - высота	90 мм 29 мм




  Условия эксплуатации:
  - температура	от -30 до +55°С
  - относительная влажность воздуха без конденсации влаги	до 93% при +25°С
  - степень защиты оболочкой	IP41

  Информативность

  Световой канал:
  • "взятие":
    – 1-кратная вспышка при работе от ЭП,
    – включен непрерывно при питании от РИП 12 В
  • "снятие" – 2-кратная вспышка
  •  "задержка на вход/выход" – мигание 1 раз в 2 с в течение времени задержки
  • "тревога/пожар" – мигание 1 раз в 1 с в течение 4-х мин, далее еще 20 мин или до снятия состояния "тревога/пожар" мигает с частотой 1 раз в 10 с

  Звуковой канал:
  • "взятие" – 1-кратное включение
  • "снятие" – 2-кратное включение
  • "тревога" – включение непрерывно на 4-х мин*
  • "пожар" – включение на 1 с с периодом 2 с в течение 4-х мин*

  * Кратковременные прерывания звука оповещателя (на долю секунды) являются штатной особенностью изделия.

  Служебный индикатор (выключается через 60 мин после включения питания):
  • "выход на дежурный режим" – 1-кратная вспышка
  • "питание норма (при питании от ЭП)" – выключен
  • "неисправность питания (разряд ЭП)" – 3-кратные вспышки с периодом 25 с
  • "подключение внешнего питания 12 В" – 1-кратная вспышка
  • "поиск сети" – частые мигания
  • "нет сети" – 2-кратные вспышки с периодом 25 с
