Астра-812 Pro

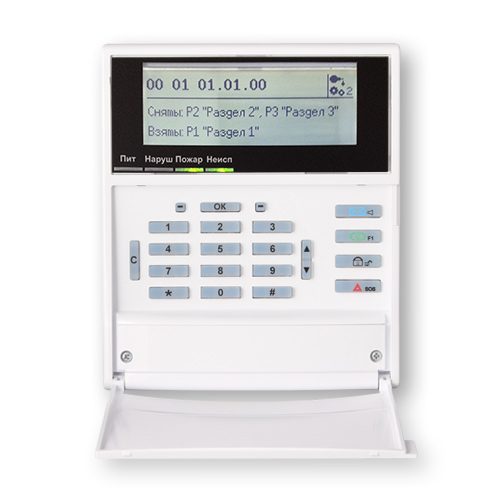

АСТРА-812 PRO
Прибор приемно-контрольный охранно-пожарный
—организация комбинированной охранно-пожарной и других видов сигнализации (аварийной, технологической и т.п.) путем совместной работы расширителей беспроводных и проводных зон на интерфейсе RS-485;
—контроль состояния радиоканальных извещателей системы Астра-РИ-М через встроенный радиомодуль МРР и радиорасширители РР Астра-РИ-М (433 МГц);
— контроль состояния радиоканального оборудования системы Астра-Zитадель через радиорасширители РР Астра-Z (2,4 ГГц);
— контроль состояния проводных адресных устройств системы Астра-А через расширители проводные адресные Астра-А РПА;
—контроль состояния охранно-пожарных ШС через расширители проводных зон Астра-713;
—отображение всех извещений на жидкокристаллическом экране с детализацией до индивидуального извещателя/ШС;
—организация системы оповещения и управления эвакуацией людей (СОУЭ) до 4 типа включительно с помощью радиоканальных речевых, световых и светозвуковых оповещателей;
—выдача извещений на ПЦН и другую аппаратуру через системные выходы типов Relay (реле) и ОС («открытый коллектор») в различных устройствах;
—информационный обмен по интерфейсу RS-485 с пультами контроля и управления Астра-814 Pro, блоками индикации Астра-863 и релейными блоками Астра-823/Астра-824;
—информационный обмен с программным комплексом мониторинга (ПКМ) системы Астра Pro через интерфейсы USB/RS-485;
—дистанционный мониторинг и управление системой через модули коммуникации Астра-GSM, Астра-LAN.
Особенности
—встроенный радиомодуль МРР Астра-РИ-М (433 МГц)
—количество контролируемых радиоустройств разных типов встроенным радиомодулем МРР Астра-РИ-М – 192
—монохромный ЖК-дисплей для отображения системной информации
—встроенная клавиатура
—четыре двухцветных индикатора для отображения обобщенной информации (питания, разделов, оборудования)
—встроенный звуковой сигнализатор
—два входа питания (основной и резервный) по ГОСТ Р 53325;
—2 программируемых входа охранного/технологического типа:
—клеммы «Z1-GND» - в заводских установках клеммы используются для контроля исправности источников питания ППКОП согласно ГОСТ Р 53325,
—клеммы «Z2-GND» - свободны для назначения пользователем;
—входы «Z1-GND» и «Z2-GND» могут быть использованы для подключения охранных или технологических извещателей без питания по шлейфу;
—6 встроенных программируемых выходов:
—2 сигнальных слаботочных реле типа «сухой контакт»,
—1 силовое реле,
—3 выхода типа «открытый коллектор»;
—встроенный информационный интерфейс RS-485 для подключения дополнительного оборудования в виде расширителей РР Астра-РИ-М, РР Астра-Z, РП Астра-713, ПКУ Астра-814 Pro, БИ Астра-863 исп. А, БИУ Астра-863 исп.Б, МР Астра-823/824;
—USB разъем для связи с ПК с установленным программным комплексом мониторинга (ПКМ) Астра-Prо (настройка, мониторинг, смена ПО);
—один универсальный слот для установки одного из следующих сменных модулей (модули в комплект поставки ППКОП не входят, поставляются отдельно):
—Астра-GSM (ПАК Астра) (2 SIM-карты, обеспечивает взаимодействие с сервером ПАК Астра в GPRS-канале, дозвон в GSM сетях с речевыми сообщениями, передачу и получение SMS),
—Астра-LAN (ПАК Астра) (обеспечивает обмен информацией с сервером ПАК Астра в сетях с TCP/IP с целью удаленного мониторинга и управления ППКОП средствами мобильного, веб приложений, АРМ ПЦО),
—Астра-GSM (Проксима) (обеспечивает обмен информацией по каналам мобильной сотовой связи стандарта GSM 900/1800 МГц с целью передачи цифровых сообщений в форматах Contact ID, Pro-Net и SIA-IP),
—Астра-RS-485 (обеспечивает ППКОП дополнительным, независимым от встроенного, интерфейсом стандарта EIA RS-485 для подключения устройств марки «Астра» или для связи с ПК через блок сопряжения Астра-984);
—постановка на охрану/снятие с охраны осуществляется:
—с использованием ключей Touch Memory (ТМ) или устройств, формирующих код формата ТМ (клавиатуры Астра-КТМ-С),
—идентификационными картами EM-Marin, MIFARE, работающими со считывателями в формате Wiegand, а также через радиоканальный RFID считыватель Астра-8531,
—с использованием PIN кодов, вводимых через клавиатуру ППКОП Астра-812 Pro, ПКУ Астра-814 Pro, радиоканальной клавиатуры Астра-8131 либо через модуль "Монитор" ПКМ Астра-Pro,
—с использованием радиоканальных брелоков РПДК Астра-РИ-М,
—дистанционно через SMS команды от 8-ми пользователей по паролям,
—через мобильное приложение Security Hub (при условии установки модулей Астра-GSM (ПАК Астра)/ Астра-LAN (ПАК Астра));
—программирование через ПК с установленным Программным Комплексом Мониторинга ПКМ Астра Pro.
Основные данные
—общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 (встроенному и дополнительному) – до 64
—суммарное количество подключаемых адресных расширителей разных типов – до 7, из них:
—радиорасширителей РР Астра-РИ-М – до 4
—радиорасширителей РР Астра-Z – до 7
—адресных проводных расширителей РПА Астра-А – до 7
—количество подключаемых проводных расширителей (РП) Астра-713 – до 30
—общее количество поддерживаемых адресных устройств – до 250, из них:
—количество радиоустройств системы Астра-РИ-М – до 192
—количество радиоустройств системы Астра-Zитадель – до 250
—количество адресных проводных устройств системы Астра-А – до 250
—количество поддерживаемых беспроводных пультов управления Астра-8131 – до 8 (не более 4 на 1 РР Астра-РИ-М)
—количество поддерживаемых беспроводных считывателей бесконтактных Астра-8531 – до 8 (не более 4 на 1 РР Астра-РИ-М)
—общее количество ШС, поддерживаемое ППКОП – до 242;
—общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 – до 64;
—количество подключаемых блоков реле Астра-823/Астра-824 – до 64;
—количество подключаемых проводных пультов контроля и управления (ПКУ) Астра-814 Pro – до 8;
—количество подключаемых блоков индикации Астра-863 – до 64;
—количество логических разделов – 250;
—количество зон оповещения – 5;
—количество универсальных системных выходов – 250;
—количество пользователей – 250;
—количество идентификаторов (ключи ТМ, брелоки, бесконтактные карты, PIN-коды) – до 250;
—количество подключаемых считывателей – до 50;
—журнал событий на 10000 событий (при компьютерном мониторинге емкость архива не ограничена).
